Technické údaje
Maximální zdvihový moment | 9,9 mt |
---|---|
Maximální nosnost | 5700 kg |
Maximální hydraulický dosah | 14,1 m |
Maximální ruční dosah | 22,0 m |
Úhel natočení | 400° |
Kroutící moment s 1 převodovým stupněm | 1,3 mt |
Rozpětí stabilizátoru (std) | 3.2 m |
Složená šířka | 2,33 m |
Maximální provozní tlak | 320 bar |
Kapacita čerpadla | 30 - 45 l/m |
Hmotnost | 1133 t |

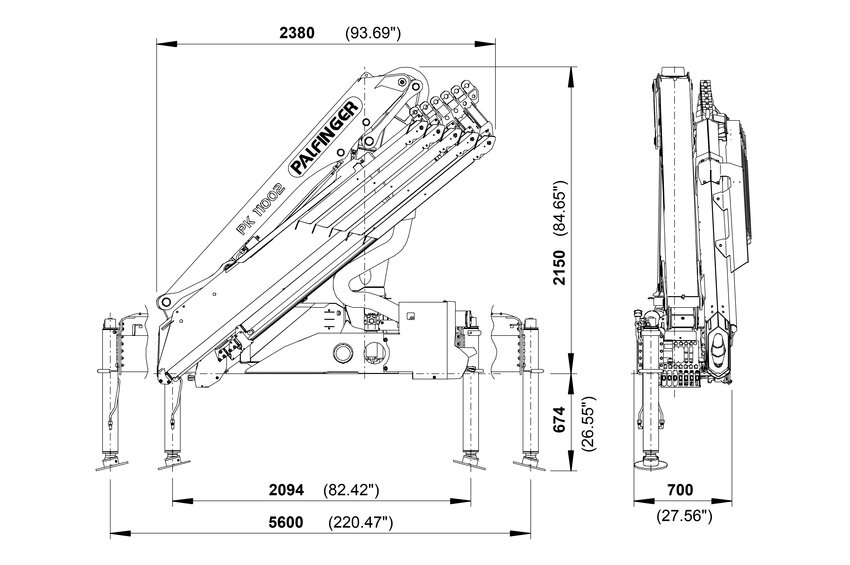

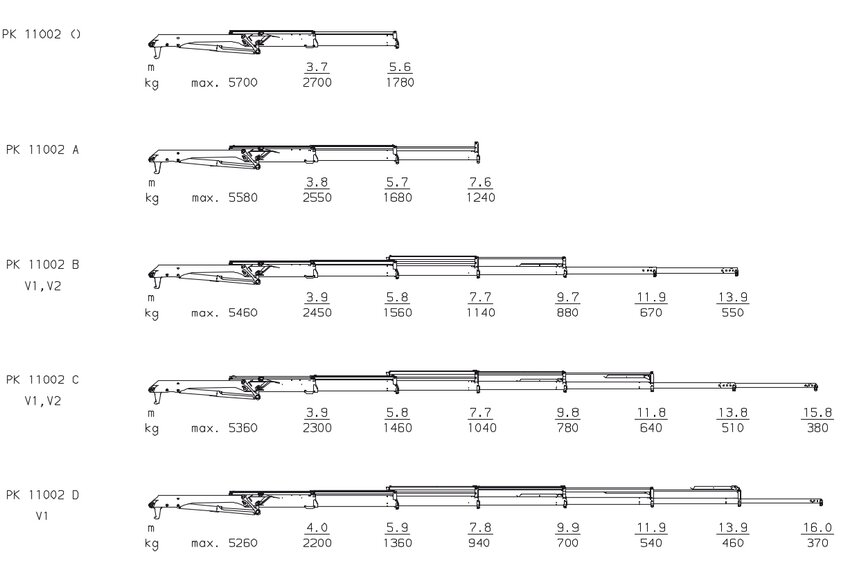

Technické údaje
Zvedací moment | Dosah | Úhel natočení | Kroutící moment | Tlak | Kapacita čerpadla | Hmotnost jeřábu | Výška jeřábu | Šířka jeřábu | Instalační šířka | Maximální délka zdvihu | Maximální nosnost | Vertikální zatížení | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Std | 10.0 mt | 5.8 m | 400 ° | 1.3 mt | 32.0 Mpa | 30-45 l/min | 1133 kg | 2150 mm | 2325 mm | 700 mm | 5600 mm | - | 1780 kg |
A | 9.7 mt | 7.7 m | 400 ° | 1.3 mt | 32.0 Mpa | 30-45 l/min | 1243 kg | 2150 mm | 2325 mm | 700 mm | 7578.22 mm | 5580 kg | 1240 kg |
B | 9.3 mt | 9.9 m | 400 ° | 1.3 mt | 32.0 Mpa | 30-45 l/min | 1359 kg | 2150 mm | 2325 mm | 700 mm | 9708.22 mm | 5460 kg | 880 kg |
C | 9.1 mt | 12.0 m | 400 ° | 1.3 mt | 32.0 Mpa | 30-45 l/min | 1464 kg | 2150 mm | 2330 mm | 700 mm | 11838.22 mm | 5360 kg | 630 kg |
D | 8.8 mt | 14.1 m | 400 ° | 1.3 mt | 32.0 Mpa | 30-45 l/min | 1560 kg | 2150 mm | 2380 mm | 735 mm | 13968.22 mm | 5260 kg | 450 kg |
