Technické údaje
| Maximální zdvihový moment | 15,4 mt |
|---|---|
| Maximální nosnost | 6200 kg |
| Maximální hydraulický dosah | 17,0 m |
| Úhel natočení | 420° |
| Kroutící moment s 1 převodovým stupněm | 2,0 mt |
| Rozpětí stabilizátoru (std) | 5.0 m |
| Složená šířka | 2,51 m |
| Maximální provozní tlak | 320 bar |
| Kapacita čerpadla | 40 - 60 l/m |
| Hmotnost | 1868 t |

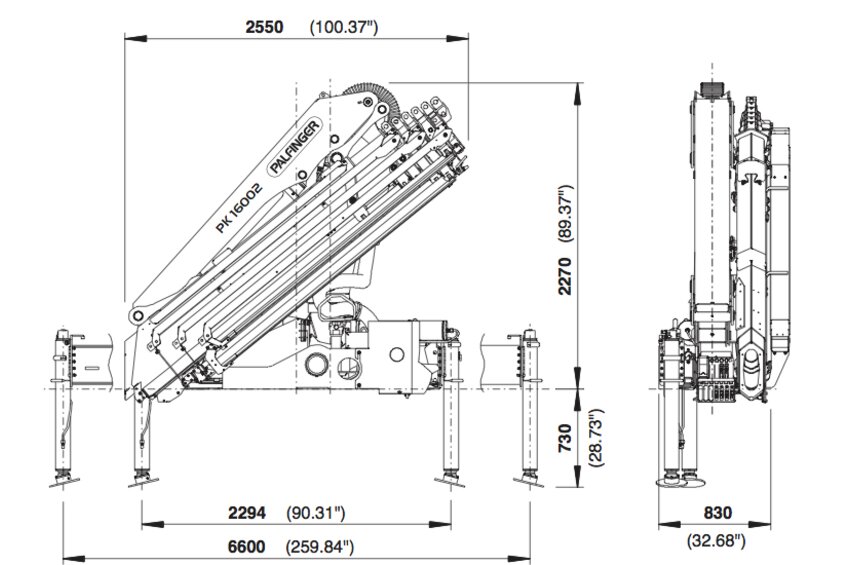

Technické údaje

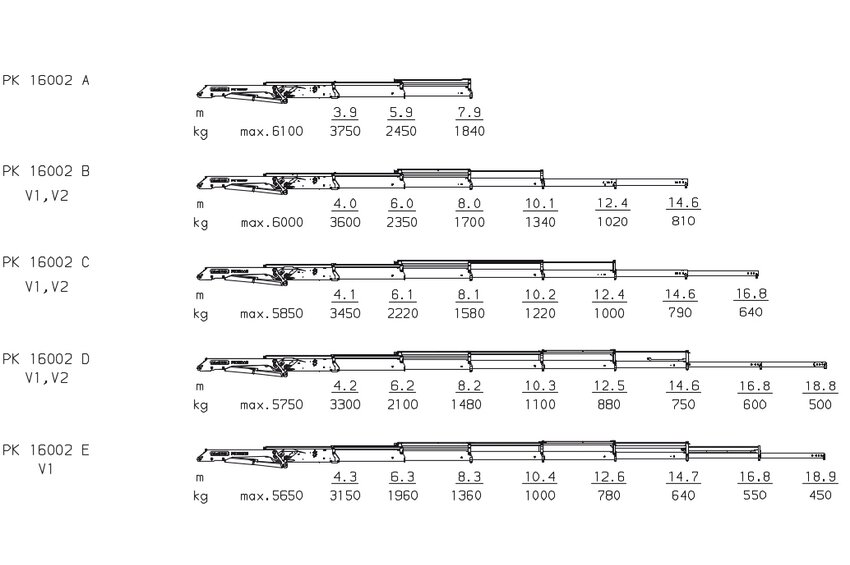

| Zvedací moment | Dosah | Úhel natočení | Kroutící moment | Tlak | Kapacita čerpadla | Hmotnost jeřábu | Výška jeřábu | Šířka jeřábu | Instalační šířka | Maximální délka zdvihu | Maximální nosnost | Vertikální zatížení | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 14.8 mt | 8.1 m | 420 ° | 2.0 mt | 32.0 Mpa | 40-60 l/min | 1868 kg | 2270 mm | 2510 mm | 830 mm | 8380.382 mm | 3750 kg | 1739.772 kg |
| B | 14.5 mt | 10.3 m | 420 ° | 2.0 mt | 32.0 Mpa | 40-60 l/min | 2001 kg | 2270 mm | 2510 mm | 830 mm | 10610.181 mm | 3600 kg | 1262.171 kg |
| C | 14.1 mt | 12.6 m | 420 ° | 2.0 mt | 32.0 Mpa | 40-60 l/min | 2122 kg | 2270 mm | 2510 mm | 900 mm | 12840.079 mm | 3450 kg | 938.13 kg |
| D | 13.8 mt | 14.8 m | 420 ° | 2.0 mt | 32.0 Mpa | 40-60 l/min | 2235 kg | 2270 mm | 2510 mm | 940 mm | 15070.024 mm | 3300 kg | 699.379 kg |
| E | 13.5 mt | 17.0 m | 420 ° | 2.0 mt | 32.0 Mpa | 40-60 l/min | 2346 kg | 2270 mm | 2550 mm | 940 mm | 17300.003 mm | 3150 kg | 509.619 kg |
