Technické údaje
Maximální zdvihový moment | 9,1 mt |
---|---|
Maximální nosnost | 5700 kg |
Maximální hydraulický dosah | 14,1 m |
Úhel natočení | 400° |
Kroutící moment s 1 převodovým stupněm | 1,0 mt |
Rozpětí stabilizátoru (std) | 3.2 m |
Složená šířka | 2,33 m |
Maximální provozní tlak | 350 bar |
Kapacita čerpadla | 40 - 50 l/m |
Hmotnost | 1069 t |

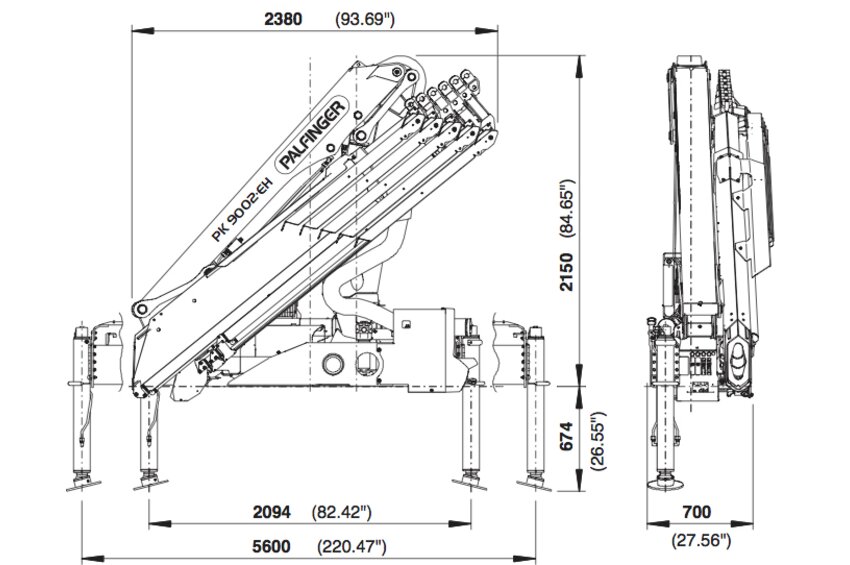

Technické údaje

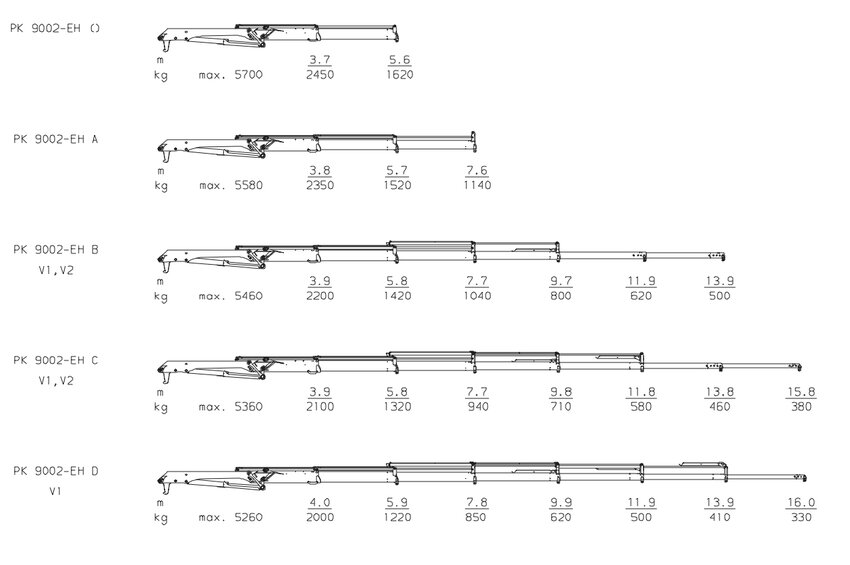

Zvedací moment | Dosah | Úhel natočení | Kroutící moment | Tlak | Kapacita čerpadla | Hmotnost jeřábu | Výška jeřábu | Šířka jeřábu | Instalační šířka | Maximální délka zdvihu | Maximální nosnost | Vertikální zatížení | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Std | 9.1 mt | 5.8 m | 400 ° | 1.0 mt | 35.0 Mpa | 40 - 50 l/min | 1069 kg | 2150 mm | 2325 mm | 700 mm | 5598.22 mm | - | 1620 kg |
A | 8.8 mt | 7.7 m | 400 ° | 1.0 mt | 35.0 Mpa | 40-50 l/min | 1166 kg | 2150 mm | 2325 mm | 700 mm | 7578.22 mm | 5580 kg | 1140 kg |
B | 8.5 mt | 9.9 m | 400 ° | 1.0 mt | 35.0 Mpa | 40-50 l/min | 1271 kg | 2150 mm | 2325 mm | 700 mm | 9708.22 mm | 5460 kg | 800 kg |
C | 8.2 mt | 12.0 m | 400 ° | 1.0 mt | 35.0 Mpa | 40-50 l/min | 1367 kg | 2150 mm | 2330 mm | 700 mm | 11838.22 mm | 5360 kg | 580 kg |
D | 7.9 mt | 14.1 m | 400 ° | 1.0 mt | 35.0 Mpa | 40-50 l/min | 1463 kg | 2150 mm | 2380 mm | 735 mm | 13968.22 mm | 5260 kg | 410 kg |
